Lugverkoeling Planetary Ball Mill
aansoeke
Kriogeniese planetêre balmeul word hoofsaaklik toegepas op ultrafyn maal onder toestande van lae temperatuur wat deur materiale versoek word. In vergelyking met die kunsmatige inspuiting van vloeibare stikstofverkoeling, is kouelug-planetêre balmeul baie makliker en geriefliker om te bedryf, dit is ook kostebesparend en word lae energie verbruik.
Video
Oorsig

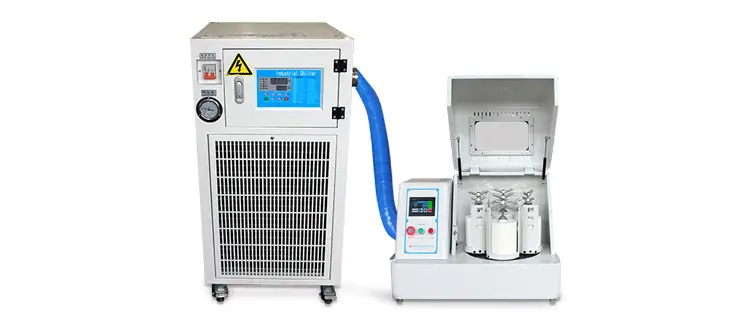

Kriogeniese planetêre balmeul is 'n kombinasie van planetêre meul en verkoelingstoerusting. Die meeste materiale sal verhit word tydens hoëspoed maal as gevolg van wrywing of eksotermiese reaksie, wat kan lei tot veranderinge in fisiese en chemiese eienskappe van materiale en negatiewe maal effek produseer. Lae-temperatuur planetêre balmeul word hoofsaaklik gebruik in materiaalmaalproses wat streng temperatuurbeheer benodig.
Werkbeginsel
Kriogeniese planetêre balmeul het vier balmaaltenks wat op een draaitafel geïnstalleer is. Wanneer die draaitafel draai, maak die tenk-as planetêre bewegings en die balle in die tenks maal en meng monsters in hoëspoedbeweging. Die produk kan verskeie produkte van verskillende materiale en korreligheid met droë of nat metodes verpletter en meng. Minimum korreligheid van gemaalde poeier kan so klein as 0.1 mm wees.
Kenmerk/Voordeel

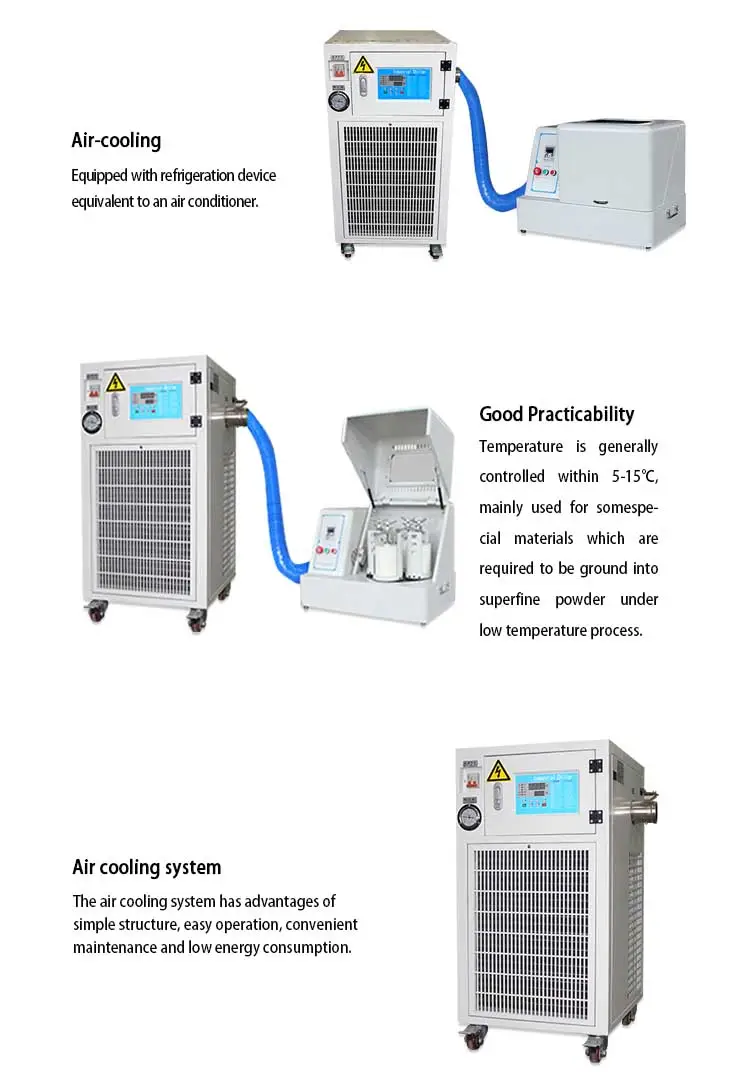

Kriogeniese (Lae-temperatuurbeheer) planetêre balmeul is 'n kombinasie van planetêre meul en lugverkoelingstoestel. Lugversorging saamgeperste verkoeling beginsel word toegepas in die lugverkoeling toestel. Die hitte wat deur maal gegenereer word, kan vinnig verwyder word deur lugverkoelingsgassiklus. Volgens die verskil van omgewingstemperatuur kan die temperatuur van die balmaalruimte binne 5-15 ℃ beheer word. Hierdie soort balmeul word hoofsaaklik gebruik vir ultra-fyn maal onder materiaalvereistes van lae-temperatuur tegnologie. Die lugverkoelingstoestel het voordele van eenvoudige struktuur, gerieflike werking, gerieflike instandhouding en laer energieverbruik.
1. Geskik vir die materiale wat ultra-fyn maal onder lae temperatuur benodig.
2. Eenvoudige struktuur.
3. Maklike werking.
4. Gerieflike instandhouding.
5. Lae energieverbruik.
Data Sheet
Tegniese datablad van Tencan Planetary Ball Mill
| Drive Mode | Tandwielaandrywing |
| Werking af | Twee of vier meulflesse kan vir elke maal gebruik word |
| Maksimum kapasiteit vir materiale | Minder as 1/3 van elke flesvolume Totale maksimum kapasiteit: minder as 1/3 van die totale volume van die flesse |
| Voergrootte | Sagte en bros materiale ≤ 10mm Ander harde materiale ≤ 3mm |
| Uitset Granulariteit | Kleinste korreligheid kan bereik word tot 0.1μm |
| Rotasiespoedverhouding | 1:02 |
| Maksimum deurlopende bedryfstyd | 72 Ure |
| Materiaal van beskikbare meulflesse | 304 Vlekvrye staal, 316l vlekvrye staal, Zirconia, Nylon, PU, Alumina keramiek (korund), PTFE, Agaat, Wolframkarbied |
Opmerkings: Kriogeniese planetêre balmeul is 'n kombinasie van planetêre balmeul plus lugverkoelingstoestel, wat toegerus kan word met vertikale planetêre balmeul, horisontale planetêre balmeul, volrigting planetêre balmeul.
Tabel 1 Tegniese Parameters Vir Kriogeniese Planetêre Ball Meul
| Model No | Spanning | Power | rotasie spoed | Geraas |
| XQM-1(C) | 220V-50Hz | 0.75KW | 70-670 tpm | Minder as 60db |
| XQM-2(C) | 220V-50Hz | 0.75KW | 70-670 tpm | Minder as 60db |
| XQM-4(C) | 220V-50Hz | 0.75KW | 70-670 tpm | Minder as 60db |
| XQM-6(C) | 220V-50Hz | 0.75KW | 70-670 tpm | Minder as 60db |
| XQM-8(C) | 220V-50Hz | 1.5KW | 70-580 tpm | Minder as 60db |
| XQM-10(C) | 220V-50Hz | 1.5KW | 70-580 tpm | Minder as 60db |
| XQM-12(C) | 220V-50Hz | 1.5KW | 70-580 tpm | Minder as 60db |
| XQM-20(C) | 380V-50Hz | 4.0KW | 50-430 tpm | Minder as 65db |
| XQM-40(C) | 380V-50Hz | 5.5KW | 40-390 tpm | Minder as 68db |
| XQM-60(C) | 380V-50Hz | 7.5KW | 40-260 tpm | Minder as 68db |
| XQM-100(C) | 380V-50Hz | 11KW | 40-260 tpm | Minder as 68db |
Tabel 2 Tegniese Parameters Vir Kriogeniese Planetêre Ball Meul
| Model No | Speed Control | Netto gewig | Netto afmetings |
| XQM-1(C) | Frekwensiebeheer | 93kgs | 750 * 470 * 564mm |
| XQM-2(C) | Frekwensiebeheer | 93kgs | 750 * 470 * 564mm |
| XQM-4(C) | Frekwensiebeheer | 93kgs | 750 * 470 * 564mm |
| XQM-6(C) | Frekwensiebeheer | 93kgs | 750 * 470 * 564mm |
| XQM-8(C) | Frekwensiebeheer | 150kgs | 900 * 600 * 640mm |
| XQM-10(C) | Frekwensiebeheer | 150kgs | 900 * 600 * 640mm |
| XQM-12(C) | Frekwensiebeheer | 150kgs | 900 * 600 * 640mm |
| XQM-20(C) | Frekwensiebeheer | 330kgs | 1200 * 750 * 920mm |
| XQM-40(C) | Frekwensiebeheer | 468kgs | 1400 * 850 * 1160mm |
| XQM-60(C) | Frekwensiebeheer | 900kgs | 1600 * 990 * 1250mm |
| XQM-100(C) | Frekwensiebeheer | 1250kgs | 1750 * 1140 * 1330mm |
